钢筋头数显扭力扳手

¥:
1,792.00 - 1,962.00
AWG2:
AWG2-S-340 AWG2-S-410
询价
钢筋头数显扭力扳手
钢筋头数显扭力扳手 钢筋头数显扭力扳手 钢筋头数显扭力扳手 钢筋头数显扭力扳手 钢筋头数显扭力扳手

一、概述

1.1主要用途及适用范围

钢筋头数显扭力扳手有别于一般的扭力扳手,拥有强大的操作功能,包含扭力设定;单位设定;模式设定;数值储存;数值清除;数值输出以及用户校正功能。易于操作,通过安装数字显示屏降低了对操作人员的要求。适用于建筑行业、航天航空、修理行业、检测结构等的钢筋螺栓紧固及控制。

1.2 功能特点

1.2.1 数显扭力读取值

1.2.2 顺时针±3%,逆时针±3.5%精度(在MAX操作范围的20~100%)

1.2.3 顺时针及逆时针均可操作

1.2.4 峰值保持及实时模式

1.2.5 蜂鸣器及LCD指示(达到预定扭力值时)

1.2.6 四种工程单位(ft.lb、in.lb、N.m、kgf.cm)

1.2.7 100笔可储存记录值

1.2.8 通讯功能

1.2.9 5分钟自动关机

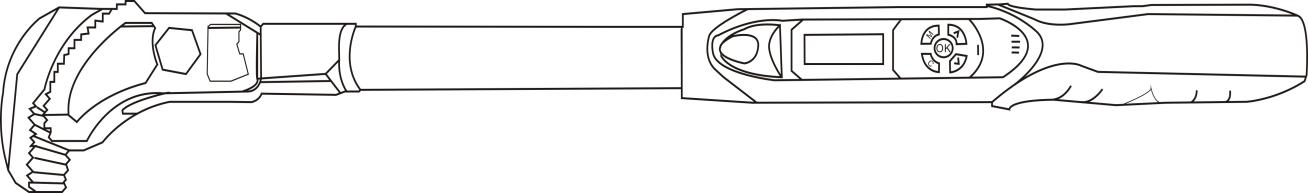

二、各部件功能及名称

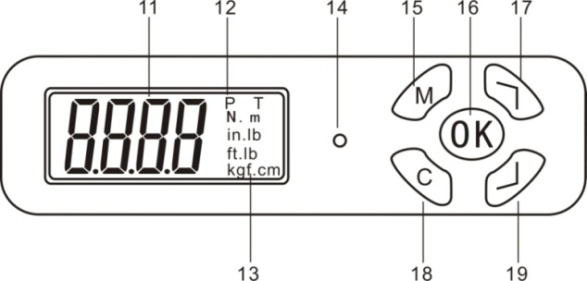

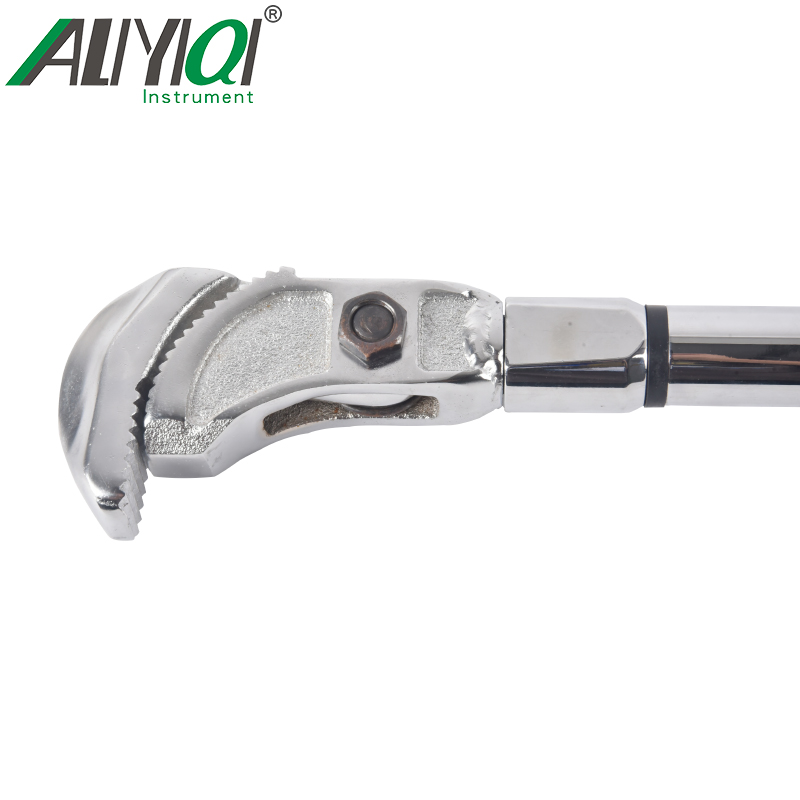

1、钢筋头 11、扭力值

2、杆子 12、P(峰值模式)、T(实时模式)

3、通讯孔 13、单位(N.m、in.lb、ft.lb、kgf.cm)

4、LCD 屏幕 14、LED 指示灯

5、面板 15、菜单按键

6、按键 16、确定按键

7、蜂鸣器 17、向上按键

8、手柄 18、取消按键

9、电池盒 19、向下按键

10、后盖

三、产品技术规格

型号

AWG2-S-340R

AWG2-S-410R

MIN分度值

0.1

MAX操作范围

(N.m)

340N.m/250ft.lb/3009in.lb/3467.03kgf.cm

410N.m/302.58ft.lb/3628.5in.lb/4180.85kgf.cm

连接头(inches)

1/29(14*18)

蜂鸣器设定范围(N.m)

17~340

20.5~410

长度

715

精度*1

顺时针:±3%

逆时针:±3.5%

资料存储容量

100

操作模式

峰值保持(P)/实时模式(T)

单位

N.m、in.lb、ft.lb、kgf.cm

棘轮头形式

钢筋头

按键数

5

电池

2节1.5V 5号电池

操作温度

-10℃~60℃

存储温度

-20℃~70℃

湿度

无凝露可到90%

摔落测试高度

1米

振动测试条件*2

10G

寿命测试*3

10000次

*:请参阅表格后面的批注

注意:

*1、精度保证范围是在MAX操作值的20%到100%。扭力精度是常态值。校正精度以握把上五条凹槽的中间凹槽为校正点。为了确保精度,建议每年校正一次。

*2、寿命测试包括水平试验和垂直试验。

*3、“一次”是指将扳手从0N.m施力至该扳手MAX操作设定值,然后再回到0N.m。

四、使用扳手前注意事项

4.1、置入电池

4.1.1、将电池盖取出。

4.1.2、置入两个五号电池到电池盒中,请注意正负极方向。

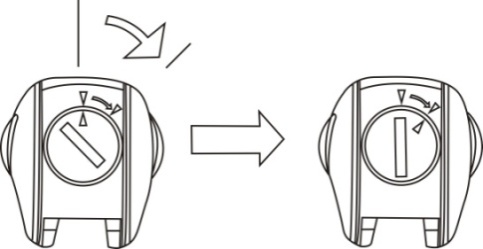

4.1.3、盖上电池盖,并将电池盖旋转至如下、下图所示的位置。

4.2、打开电源和重置

4.2.1、按“C”键打开扳手电源

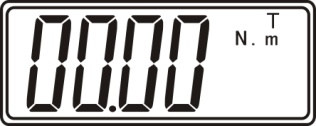

4.2.2、电源打开后,在使用之前,按“C”键重置扳手

注意:

1、如果扳手在开启电源之前就已经有外力施加在扳手上,开启电源/重设后,会有一个偏移值显示在屏幕上。

2、“N.m”和“T”是从EEPROM载入。一旦使用者更改单位或模式,将会永远存在EEPROM。

4.3、在睡眠时唤醒扳手

4.3.1、扳手为了省电,如无操作。大约在5分钟后会进入睡眠模式。按“C”键可唤醒扳手

4.4、低电压保护

4.4.1、如果系统侦测电池电压低于2.2V时,扳手会切断电源;扳手电压低于2.2V时 ,扳手会自动关机。

五、使用方法
5.1、置零开关机:按C键开机,开机之后如有力值出现可以按C键进行清零,在无操作情况下5分钟进入睡眠模式,按C键可以启动,同时也选择长按C键进行关机。
5.2、预设值设置方法:正常开机状态下在测量界面短按一下M 键,通过上下键切换自己需要的预设值,设定好预设值后系统会自动保存预设值,连续按M键直至返回测量界面即可。
5.3实时与峰值模式设置方法:本产品开机默认实时模式T,想要切换峰值模式P需要在测量界面短按两次M键,出现NODE,然后可以选择通过上下键进行T.P切换模式,选择完成后连续按M键直至返回测量界面即可。
5.4、单位模式设置方法:本产品共有N.m、in.lb、ft.lb、kgf.cm四种单位模式选择,可根据实际使用情况进行切换。设置方式在测量界面短按三次M键,出现UNLT,然后可以通过上下键选择自己需要的单位模式,选择完成后连续按M键直至返回测量界面即可。
5.5、数据保存与查看方法:数据保存.在P峰值模式使用下,测出的数据直接按C键表示放弃,按OK键可以进行保存,保存完成会自动返回测量界面进行再次测试,以此循环,数据可保存99组(数据编号为依次001.002.....099)。
数据查看.在测量界面短按M键4下查看保存数据组(在无数据保存下显示0000)可以通过上下键查看数据编号,两秒钟无操作显示该编号所储存的详细力值,查看完成后连续按M键直至返回测量界面即可。
5.6、清除数据存储值:在测量界面短按M键5下出现CLR,再按C键出现NO?再按C键确认清除,显示 DEL表示完成直接返回测量界面。(若在NO?界面按M键表示放弃删除返回测量界面,注:清除数据是一次性全部清完所以数据,不存在单一操作)
六、通讯功能

6.1、连接通讯线

6.1.1、关闭扳手电源后,使用附属的通讯线连接电脑通讯孔与扳手。

6.2、上传存储值

6.2.1、确定已接妥PC与扳手。

6.2.2、先按至CLR再按上键出现“”。(参考“5.6”章节)

6.2.3、在PC上启动上传软件。

6.2.4、在上传软件,首先选择正确的Com No并且点击“Port Open”打开端口。

6.2.5、下一步,点击upload键以传送存储值至电脑。

6.2.6、然后,点击“Export”,系统会自动以Excel的格式打开上传的数据。

6.2.7、选择合适的存储路径保存你所上传的数据表格。

七、保养与储存

7.1、注意:

为了维持良好精度,建议大约每一年需重新校正一次。

7.2、过扭力可能会造成损坏或精度损失(超过MAX扭力范围105%)。

7.3、请勿将扳手剧烈摇晃或将扳手摔落地上。

7.4、不要把扳手当铁锤使用。

7.5、请勿将扳手放在高温、高湿度或是太阳直射的地方。

7.6、请勿在靠近水的地方使用扳手。

7.7、如果不小心将扳手弄湿,请立刻用干毛巾擦干。海水中的盐分可能会破坏扳手。

7.8、请勿使用有机溶剂清洁扳手,如酒精或是油漆稀释剂。

7.9、请勿将扳手靠近磁性物体。

7.10、请勿将扳手放置在灰尘或是砂子很多的地方,这会导致扳手严重的破坏。

7.11、请勿重压LCD屏幕。

八、电池处理

8.1、如果长时间不使用扭力扳手时,请将电池取出。

8.2、当您需要长途旅行或是身处寒冷地区时,请准备备用电池。

8.3、请勿混合使用不同厂牌的电池,也请勿将新旧电池混合使用。

8.4、汗水、油污等会阻碍电池电极的接触,请在放入扭力扳手前,将电池擦拭干净。

8.5、请将使用完的电池丢弃在指定回收处。请勿将电池置入火中。

九、随机附件明细表

1

数据线

1根

带通讯使用

2

5V电池

1对



3

电池盒钥匙

1把



4

数据光盘

1张

带通讯使用

5

充电头

1个

带通讯使用
