AWGC可换头数显扭力扳手说明书

一、概述

1.1主要用途及适用范围

AWGC可换头数显扭力扳手有别于一般的扭力扳手,其自带的棘轮头可更换为开口头、梅花头、活动开口头等插件,拥有强大的操作功能,包含扭力设定;单位设定;模式设定;数值储存;数值清除;数值输出以及用户校正功能。易于操作,通过安装数字显示屏降低了对操作人员的要求。适用于汽车行业、机械行业等的螺栓紧固及控制。

1.2 功能特点

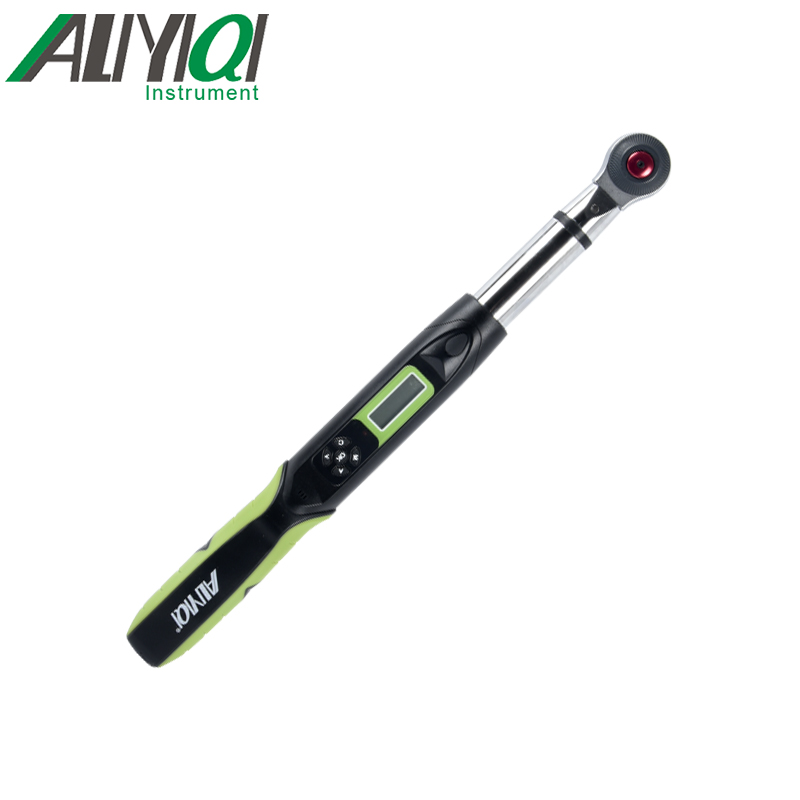

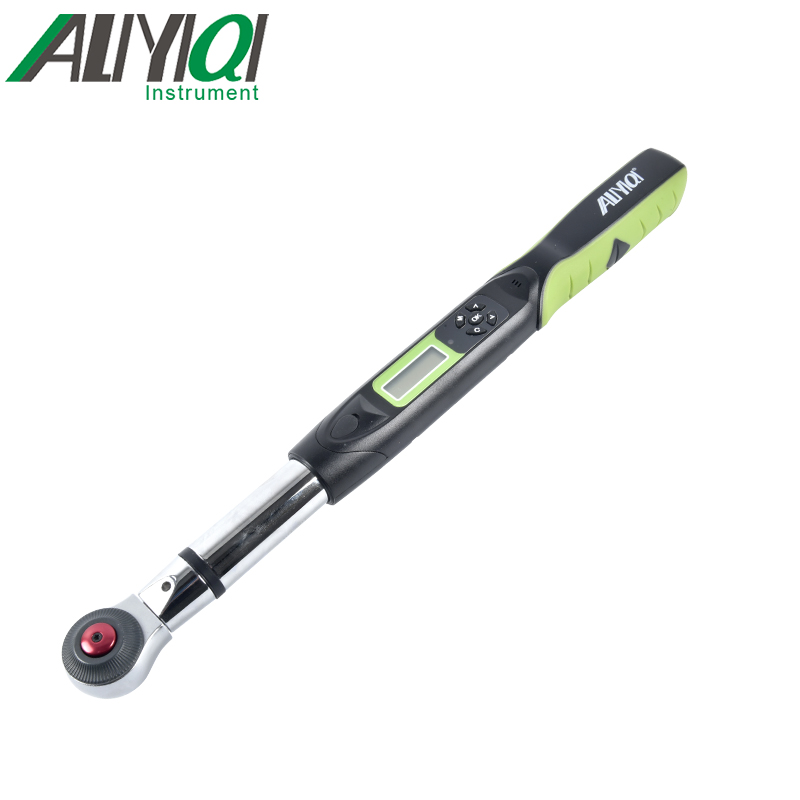

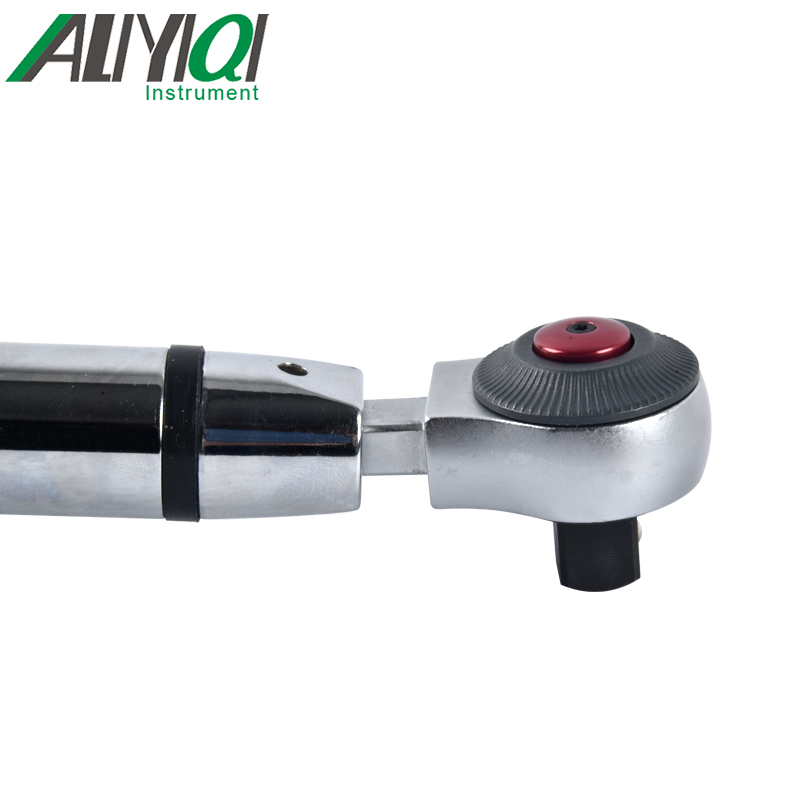

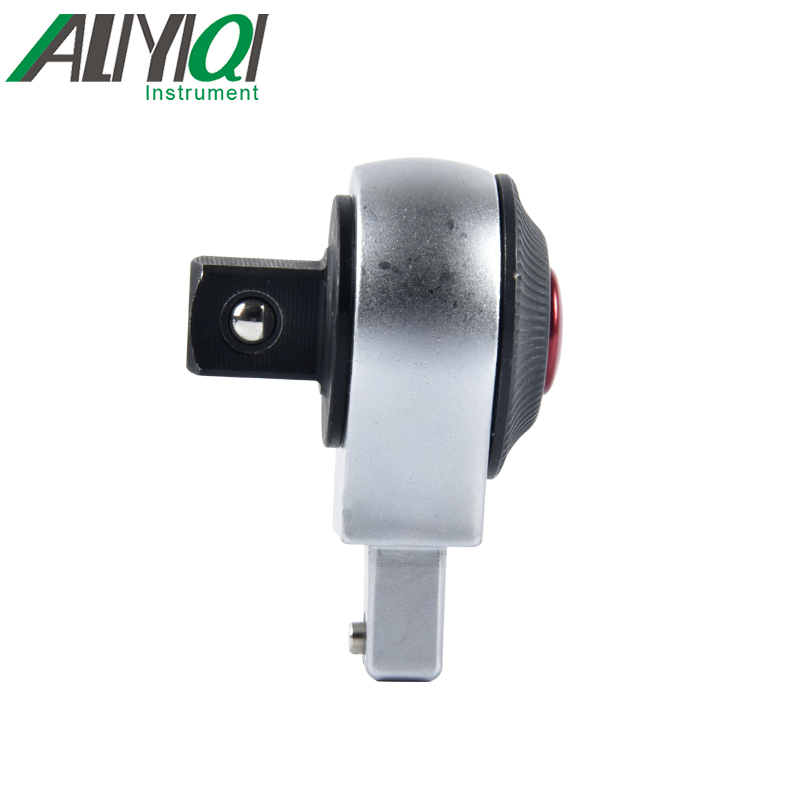

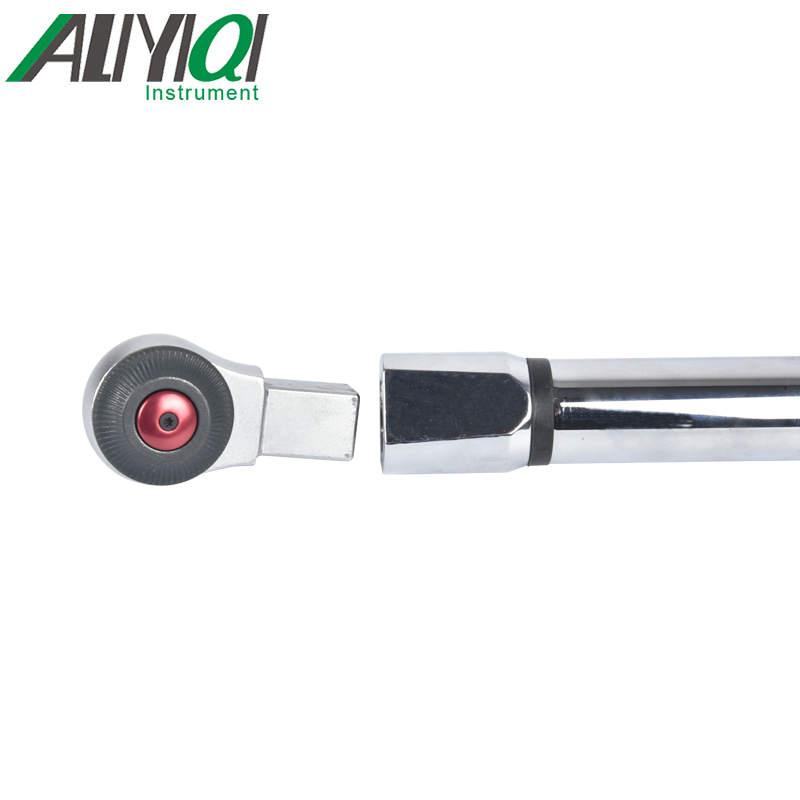

1.2.1 头部可更换

1.2.2 数显扭力读取值

1.2.3 顺时针±2%,逆时针±2.5%精度(在最大操作范围的20~100%)

1.2.4 顺时针及逆时针均可操作

1.2.5 峰值保持及实时模式

1.2.6 蜂鸣器及LED指示(达到预定扭力值时)

1.2.7 四种工程单位(ft.lb、in.lb、N.m、kgf.cm)

1.2.8 100笔可储存记录值

1.2.9 通讯功能

1.2.10 5分钟自动关机

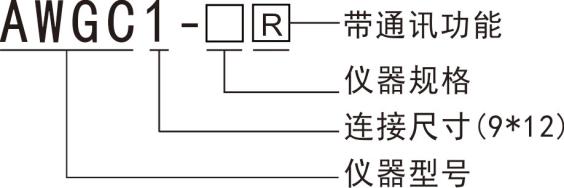

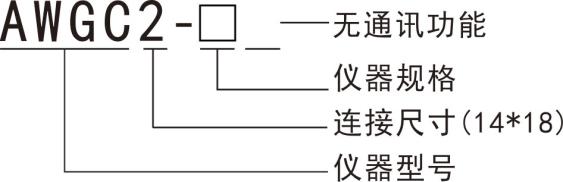

1.3 产品型号选型

型号:

①:最高精度

精确度

±2%-顺时针/±2.5%-逆时针

②:是否带通讯功能

通讯传输功能

R

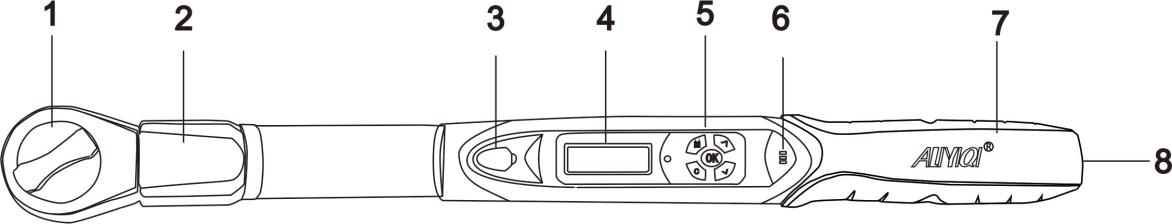

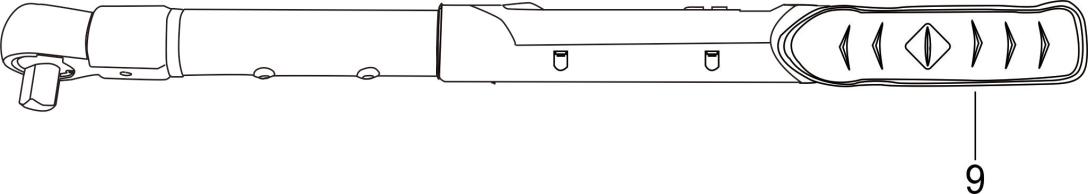

二、各部件功能及名称

1、预装棘轮头(可换) 2、传感器

3、通讯孔 4、LCD屏幕

5、按键 6、蜂鸣器

7、电池盒 8、电池盖

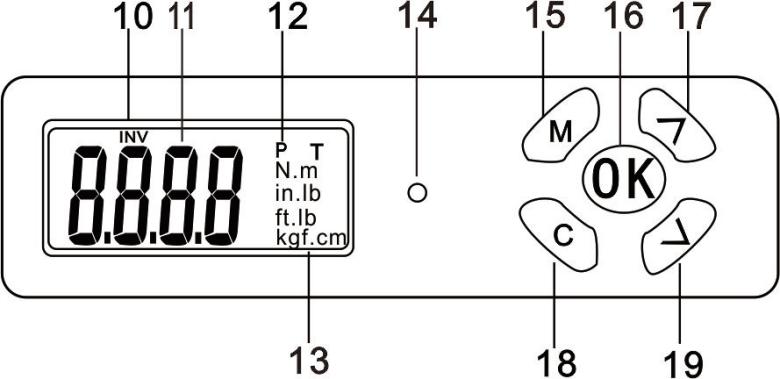

9、握把 10、测试方向(无显示:正向;INV:反向)

11、扭力值显示 12、P(峰值模式)、T(实时模式)

13、单位(N.m、in.lb、ft.lb、kgf.cm) 14、LED指示灯

15、设置菜单/选择按键 16、确定/存储按键

17、向上选择按键 18、电源/取消/清零按键

19、向下选择按键

三、产品技术规格

型号

不带通讯

AWGC1

-010

AWGC1 -030

AWGC1

-060

AWGC1

-085

AWGC1 -135

AWGC2 -135

AWGC2 -200

AWGC2 -340

带通讯

AWGC1

-010R

AWGC1 -030R

AWGC1

-060R

AWGC1

-085R

AWGC1 -135R

AWGC2 -135R

R

AWGC2 -200R

AWGC2 -340R

最小分度值

0.01

0.1

最大操作范围

(N.m)

10N.m/7.37ft.lb/88.50in.lb/101.97kgf.

cm

30N.m/22.12ft.lb/265.5in.lb/305.91kgf.

cm

60N.m/44.25ft.lb/531.04in.lb/611.82kgf.

cm

85N.m/62.69ft.lb/752.31in.lb/866.75kgf.cm

135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm

135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm

200N.m/147.5ft.lb/1770in.lb/2039.43kgf.

cm

340N.m/250ft.lb/3009in.lb/3467.03kgf.

cm

连接头(inches)

9*12

14*18

蜂鸣器设定范围(N.m)

0.5~10

1.5~30

2~60

4.25~85

6.75~135

6.75~135

10~200

17~340

长度(mm)

390

420

535

655

精度

顺时针:±2%

逆时针:±2.5%

资料存储容量

100

操作模式

峰值保持(P)/实时模式(T)

单位

N.m、in.lb、ft.lb、kgf.cm

棘轮头形式

预装棘轮头,可更换为开口头、梅花头、活动开口头等插件

按键数

5

电池

2节1.5V 5号电池

操作温度

-10℃~60℃

存储温度

-20℃~70℃

湿度

无凝露可到90%

摔落测试高度

1米

振动测试条件*2

10G

寿命测试*3

10000次

*:请参阅表格后面的批注

注意:

*1、精度保证范围是在最大操作值的20%到100%,且最后一位数为±1不计。扭力精度是常态值。校正精度以握把上五条凹槽的中间凹槽为校正点。为了确保精度,建议每年校正一次。

*2、寿命测试包括水平试验和垂直试验。

*3、“一次”是指将扳手从0N.m施力至该扳手最大操作设定值,然后再回到0N.m。

四、使用扳手前注意事项

4.1、置入电池

4.1.1、将电池盖取出。

4.1.2、置入两个五号电池到电池盒中,请注意正负极方向。

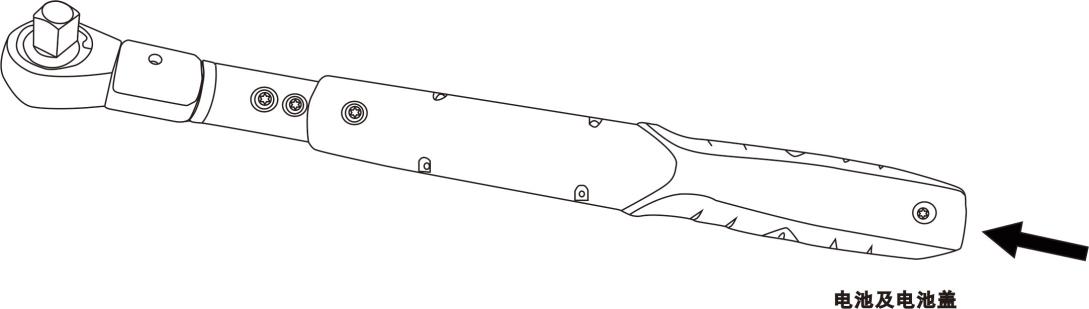

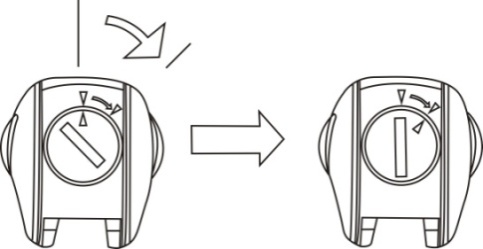

4.1.3、盖上电池盖,并将电池盖旋转至如下、下图所示的位置。

4.2、打开电源和重置

4.2.1、按“C”键打开扳手电源

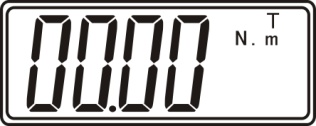

4.2.2、电源打开后,在使用之前,按“C”键重置扳手

注意:

1、如果扳手在开启电源之前就已经有外力施加在扳手上,开启电源/重设后,会有一个偏移值显示在屏幕上。

2、“N.m”和“T”是从EEPROM载入。一旦使用者更改单位或模式,将会永远存在EEPROM。

4.3、在睡眠时唤醒扳手

4.3.1、扳手为了省电,如无操作。大约在5分钟后会进入睡眠模式。按“C”键可唤醒扳手

4.4、低电压保护

4.4.1、如果系统侦测电池电压低于2.2V时,扳手会切断电源;扳手电压低于2.2V时 ,扳手会自动关机。

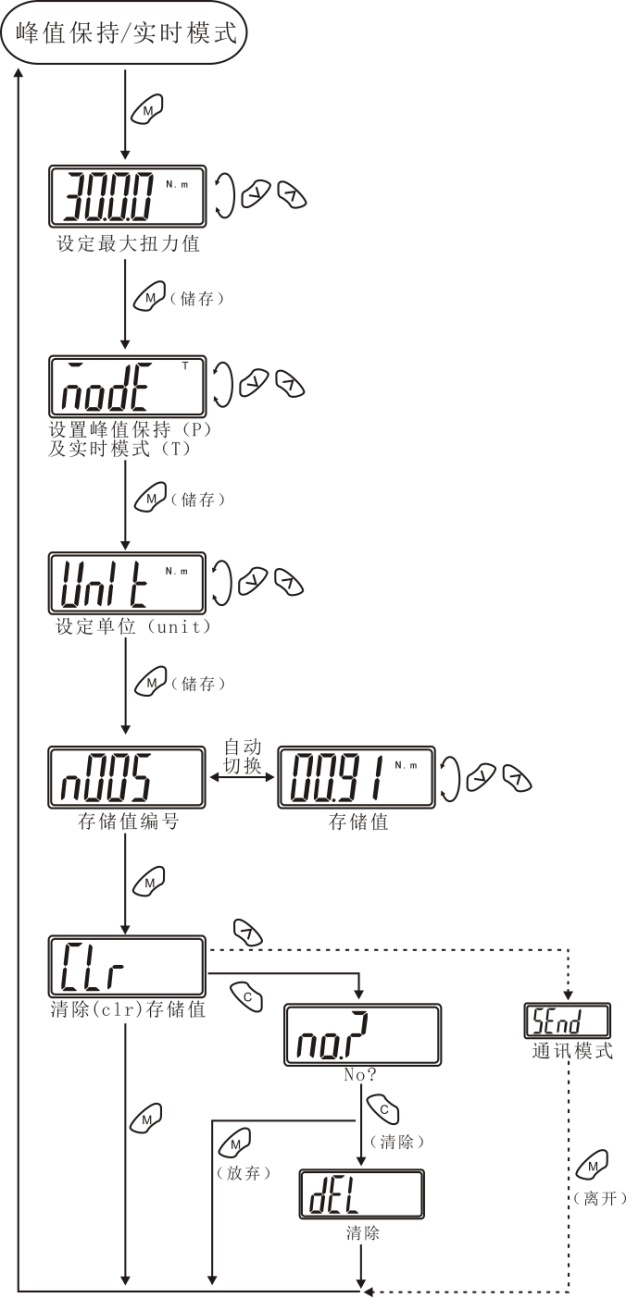

五、设定

注意:

1、如果存储器没有资料时,屏幕显示“n000”,然后自动切换到存储值“0000”。

2、通讯模式是用来上传记录至电脑用的。

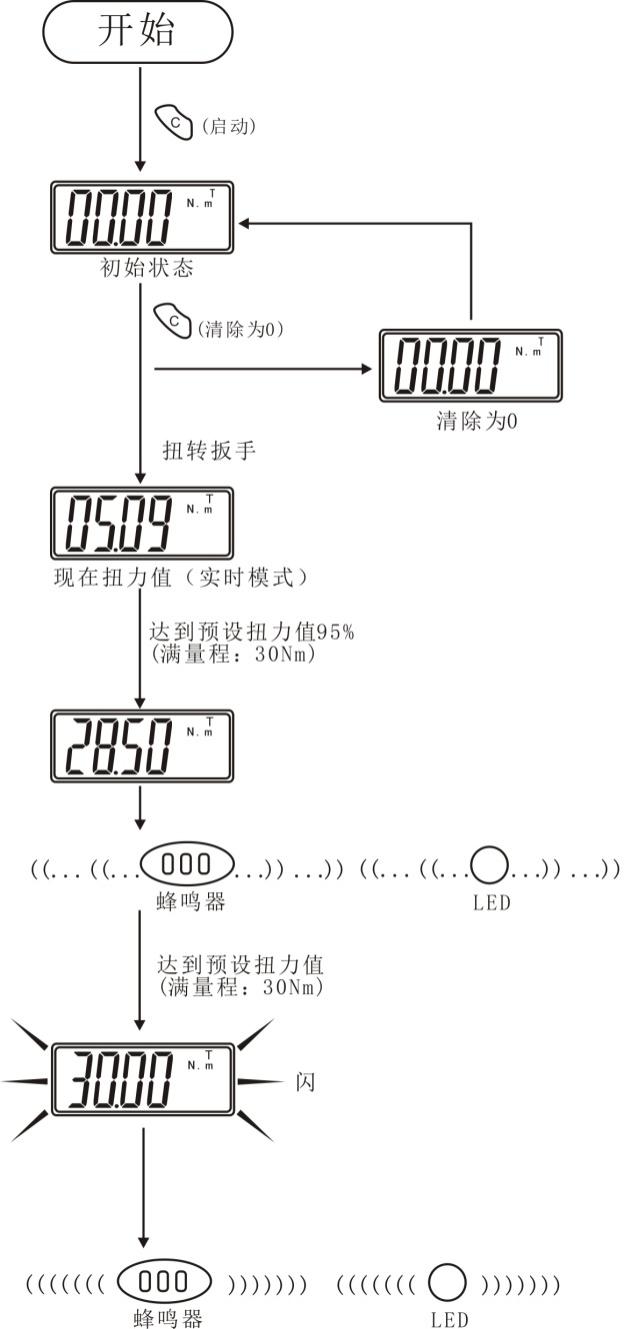

六、实时模式

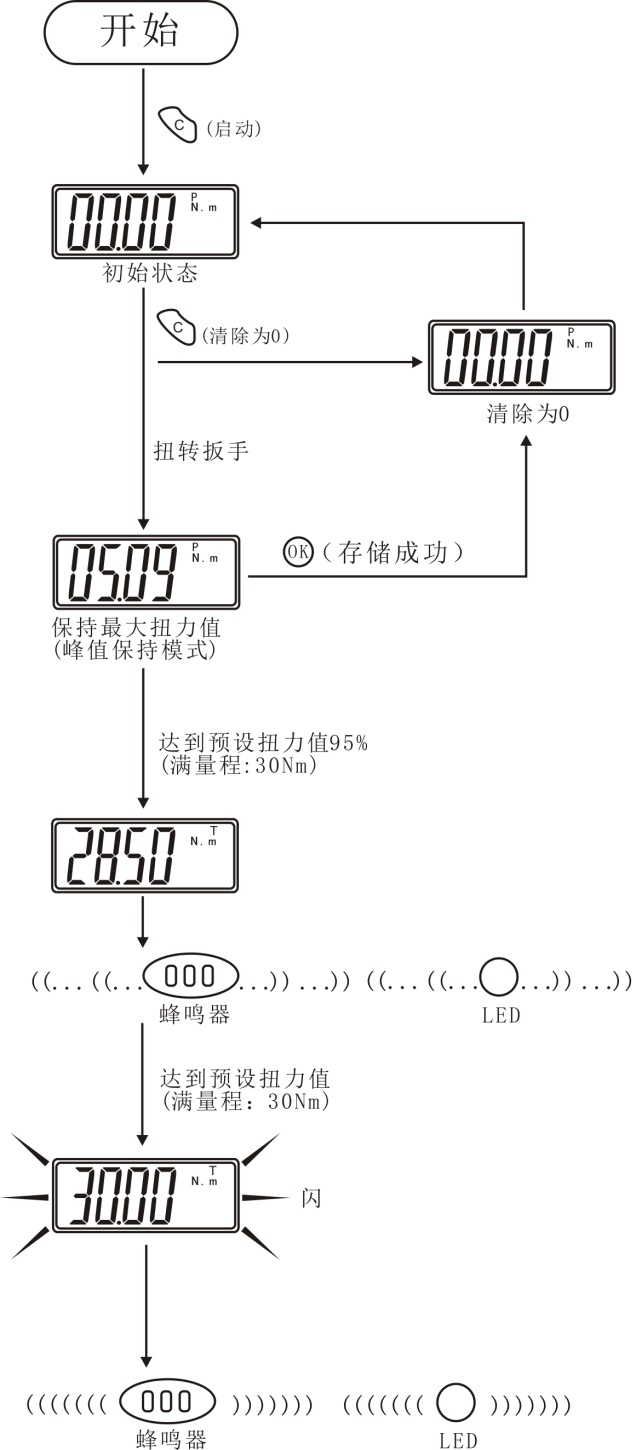

七、峰值保持模式

八、通讯功能

8.1、连接通讯线

8.1.1、关闭扳手电源后,使用附属的通讯线连接电脑通讯孔与扳手。

8.2、上传存储值

8.2.1、确定已接妥PC与扳手。

8.2.2、按压扳手操作模式至“”。(参考“设定”章节)

8.2.3、在PC上启动上传软件。

8.2.4、在上传软件,首先选择正确的Com No并且点击“Port Open”打开端口。

8.2.5、下一步,点击upload键以传送存储值至电脑。

8.2.6、最后,点击“Export”,系统会自动以Excel的格式打开上传的数据。

8.2.7、选择合适的存储路径保存你所上传的数据表格。

九、保养与储存

9.1、注意:

为了维持良好精度,建议大约每一年需重新校正一次。

9.2、过扭力可能会造成损坏或精度损失(超过最大扭力范围105%)。

9.3、请勿将扳手剧烈摇晃或将扳手摔落地上。

9.4、不要把扳手当铁锤使用。

9.5、请勿将扳手放在高温、高湿度或是太阳直射的地方。

9.6、请勿在靠近水的地方使用扳手。

9.7、如果不小心将扳手弄湿,请立刻用干毛巾擦干。海水中的盐分可能会破坏扳手。

9.8、请勿使用有机溶剂清洁扳手,如酒精或是油漆稀释剂。

9.9、请勿将扳手靠近磁性物体。

9.10、请勿将扳手放置在灰尘或是砂子很多的地方,这会导致扳手严重的破坏。

9.11、请勿重压LCD屏幕。

十、电池处理

10.1、如果长时间不使用扭力扳手时,请将电池取出。

10.2、当您需要长途旅行或是身处寒冷地区时,请准备备用电池。

10.3、请勿混合使用不同厂牌的电池,也请勿将新旧电池混合使用。

10.4、汗水、油污等会阻碍电池电极的接触,请在放入扭力扳手前,将电池擦拭干净。

10.5、请将使用完的电池丢弃在指定回收处。请勿将电池置入火中。

十一、随机附件明细表

1

数显扭力扳手(预装棘轮头)

1把

2

说明书

1份

3

电池盖钥匙

1个

4

合格证

1份

5

保修卡

1份

6

检查证明书

1份

7

干燥剂

1包

8

5#电池

2节
