AEV电动立式双柱机台

¥:
5,800.00 - 13,000.00
型号:
AEV-5000 AEV-5000(加高型) AEV-10000 AEV-20000 AEV-30000
询价
AEV电动立式双柱机台

电动立式双柱机台

一、功 能:

电动立式双柱测试机台是专为数显式和指针式推拉力计系列配套用的推拉负荷试验台。本产品采用双立杆结构,具有稳定性好,适用范围广,使用方便等优点,并具有无级调速,手动(点动)、自动控制切换功能。适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行

业的推拉负荷、插拔力、破坏试验等测试。

二、特 点:

■ 电动加载,无级调速,齿轮传动;

■ 结构紧凑,传动平稳;

■ 操作简单,并可结合各种夹具使用。

三、规格参数:

·最大负载:5000N;

·有效行程: 220 /450mm;

·测试速度:60~240 mm/min;

·工作电压:220V;

·外形尺寸:(mm):640x400x2400;

·净 重:56(加高型为58)kg。

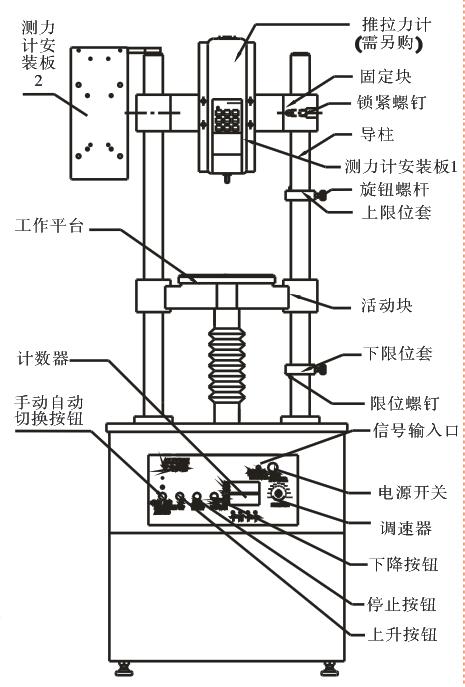

四、结构示意图(如右图):


五、测力计安装方法:

1、传感器内置式:将4-M6螺丝穿入固定块4-φ6.2孔中,在螺纹方向各套入1个垫圈,并与测力计安装板1上4-M6螺纹旋紧,测力计安装板1上,测力计安装孔分为两组,分别为30x145、40x90。用户可根据自己的需要确定;

2、传感器外置式:先将计安装板1卸下,再将2-M8螺丝穿入固定块2-φ8.5孔中,使外置传感器连接块与固定块连接牢固,将M12螺母穿入连接杆通孔内并与传感器连接牢固即可,控制系统可安装在测力计安装板2上。

六、测力计高度调整:

电动立式双柱测试机台固定块两侧各有一颗锁紧镙钉,首先将锁紧镙钉松开,后将固定块向上或向下移动到所需要的高度后,再将锁紧螺钉锁紧即可。

七、行程调整:

导柱上有两颗行程限位螺钉(注:限位螺钉禁止拆卸),限位套只允许在行程范围内行动,根据用户测量所需调节限位套位置,来达到使用目的。

八、控制面板使用方法:

1、电源开关:当按下按钮时,接通电源,再次按下,电源断开;

2、调速器:控制活动块的移动速度在调节范围0~240mm/min内,用户可根据各自的要求,选择适当的移动速度;

3、升(UP)键:使工作平台向上运动;

4、停止(STOP)键:使工作平台停止运动;

5、降(DOWN)键:使工作平台向下运动;

6、手动/自动切换键:A、当按键切换到手动时,如要使工作平台运动,则需按住升(UP)键或按住降(DOWN)键不放,当松开升(UP)键或降(DOWN)键则运动停止;B、当按键切换到自动时,如要使工作平台运动,则直接按下升(UP)或降(DOWN)键即可连续做往返运动,按停止(STOP)键则为动动停止;

7、计数器使用方法:计数器上有两行数字显示屏,上方为记录试验次数(也就是实时测量次数),下方为预置按钮,共4个,从左至右分别为个、十、百、千,表示预设置可设在0~9999的范围内(预设置是任意设置)。如:用户对某一产品进行连续测试,测试次数为9999, 需分别在4个按钮上调节,调至显示为9999,再按手动/自动按钮,即可进行测试9999次,运行9999次后自动停止,如需再次测试,按停止按钮即可。

九、注意事项:

设备供电电源必须有地线(接地电阻必须≤4欧姆)。

十、保修:

在检测时,微动开关在10万次以内保修,超出使用次数,以上配件

收取成本费。
