YGDW高低温交变湿热试验箱

型号:
100L
询价
YGDW高低温交变湿热试验箱

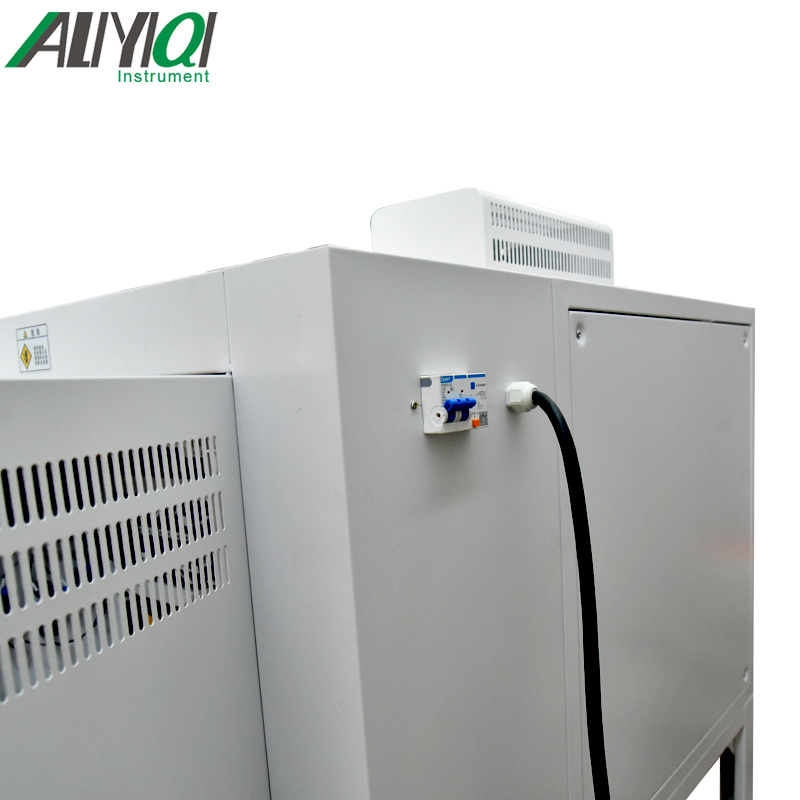

YGDW高低温交变湿热试验箱 YGDW高低温交变湿热试验箱 YGDW高低温交变湿热试验箱 YGDW高低温交变湿热试验箱 YGDW高低温交变湿热试验箱

YGDW高低温交变湿热试验箱操作说明

高低温交变湿热试验箱

【概 述】

产品特点

高低温交变湿热试验箱的温度控制器采用TH7110系列宽屏面板液晶显示可编程温控仪,既可定值运行,也可程序运行,操作简单方便。制冷机组采用法国泰康机组。试验箱配备电热镀膜真空观察窗,能有效解决观察窗凝露问题。试验箱采用整体一体化拼装结构,外观美观大方。

主要用途及适用范围

高低温交变湿热试验箱主要用于检验试件的温湿度应力,可用于航天、航空、电子、冶金、石油、化工等行业。

依据和使用标准

试验箱设计及制造满足以下试验标准及方法

GB2423.1-89 试验A 低温试验方法

GB2423.2-89 试验A 高温试验方法

GB/T2423.3-93 试验Ca恒定湿热试验方法

GB/T2423.4-93 试验Db交变湿热试验方法

GB2423.34-86 试验Z/AD温湿度组合循环试验方法

GJB150.3.4.9-89 高温试验、低温试验、湿热试验方法

GB10586-89 湿热试验箱技术条件

GB10592-89 高低温试验箱技术条件

二、【技术参数】

温度 范围: -40~+150℃

工作室尺寸: 400×500×500(mm)(深×宽×高)

温度均匀度: ≤2.0℃

湿度 范围: 20%~98%R.H

电 源: AC220V、50Hz

功 率: 6kW

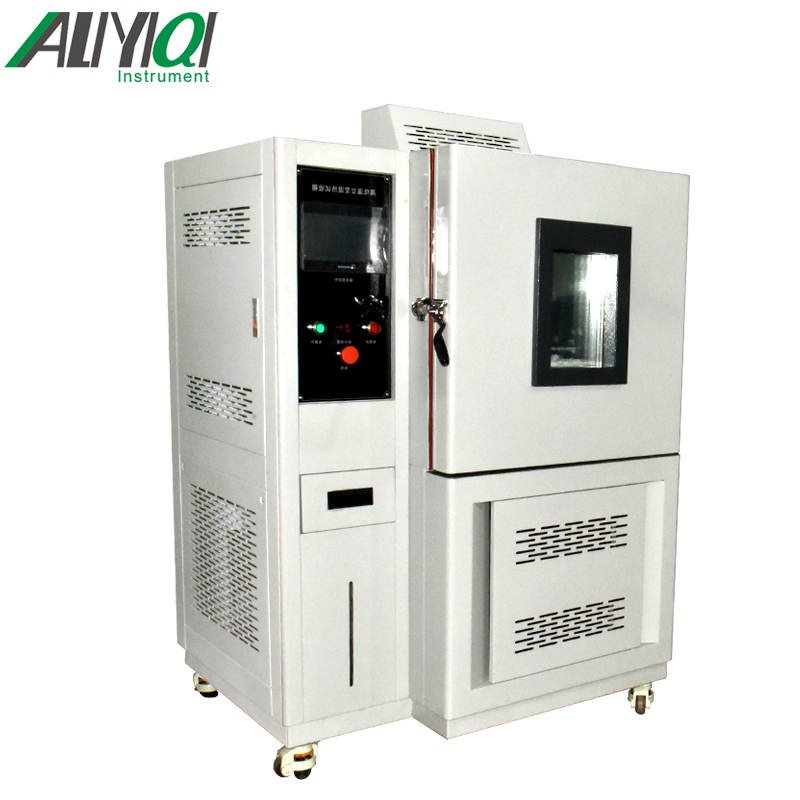

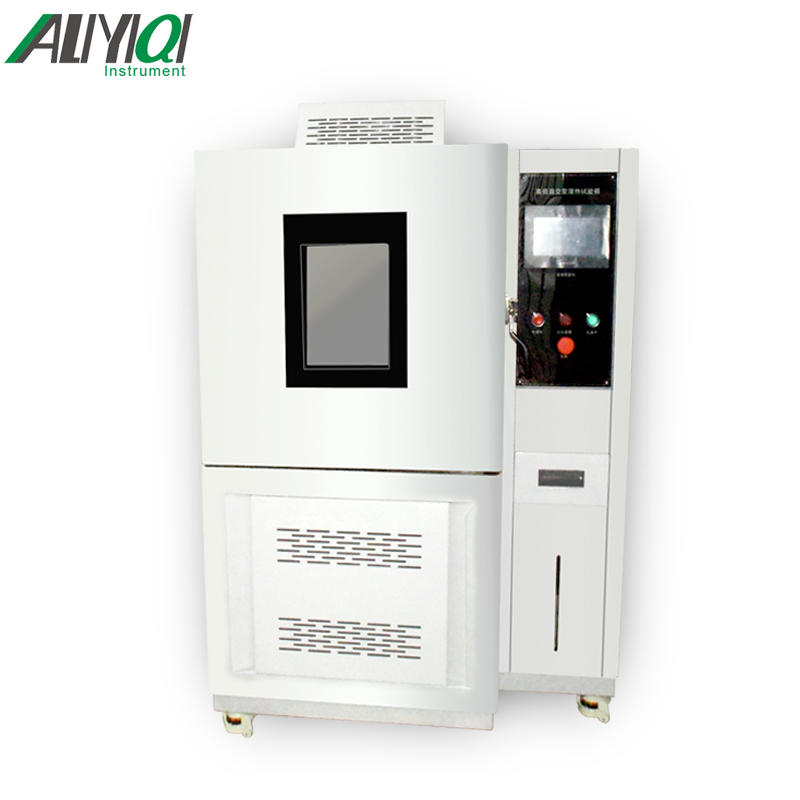

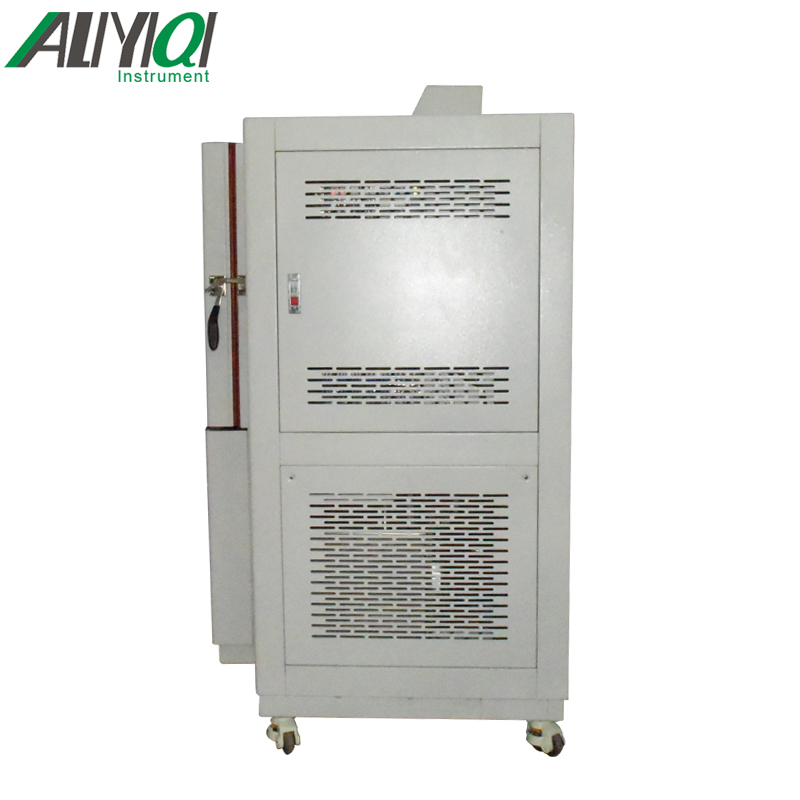

三、【结构特点及工作原理】

本高低温交变湿热试验箱箱体采用整体结构。内板为1.0mm厚的SUS304不锈钢板,外板为1.2mm厚的冷轧钢板,表面静电粉末喷涂,中间填以100mm厚的岩棉作保温层。

试验箱上部为工作室,右侧为电器控制室;下部为制冷机组,下部右后方小门内装有加湿用储水桶,大门中间安装有导电膜加热玻璃视窗,保证在低温及高湿状态下能有效观察试件状态。

本高低温交变湿热试验箱的控制系统采用威硕TH7110系列宽屏面板液晶显示可编程温控仪、PLC可编程控制器及无触点固态继电器,可对试验箱的温湿度进行程序控制,并可对温湿度试验曲线进行无纸化实时记录及保存。(最长100天)

高低温交变湿热试验箱具有多重安全防护功能:

超温保护功能;

缺水保护功能 ;

压缩机过载保护器

压缩机过压保护。

四、【安装及使用】

接通外部总电源开关。

可编程控制器屏幕有显示。

箱体右下方水箱内装满蒸馏水。

按电源“开”,仪表屏幕亮。

在控制器上设定温湿度运行程序。

需照明时按“照明”开关。(高温时请勿长时间开启照明灯)

关机时先关闭仪表运行开关,再按电源“关”按钮。

五、威硕TH7110彩色液晶触摸屏温湿度控制器介绍

1. 可执行1000段模式(每段可设1000步);

2. 全部反复:最多999次(可无限反复);部分反复:最多99次/可以程序连接;

3. 每段可设定0—99小时59分钟;

4. 每组设定可部分循环1—499回或全部循环1—499回;

5. 微电脑PID自动验算和自动调整功能;

6. 可选择定值,程序控制;

7. 执行定值时可任意更改执行条件值;

8. 具有超温、风机过载等报警功能;

9. 记忆型多功能控制,加热输出自动调节;

10. 内含记录功能(并可存储100天的历史数据)可分析、打印、储存;

11. 配有USB接品1个,通讯接口1个,可与电脑连接;

12. 8点故障报警输入;

13. 10点控制输出信号RUN/STOP.TS1—TS2;

14. 温度上限偏差报警TS1;

15. 温度上限绝对值报警TS1—TS2;

16. 实现高精度(0.1%)高性能;

17. 辅助输出状态的运转画面显示;

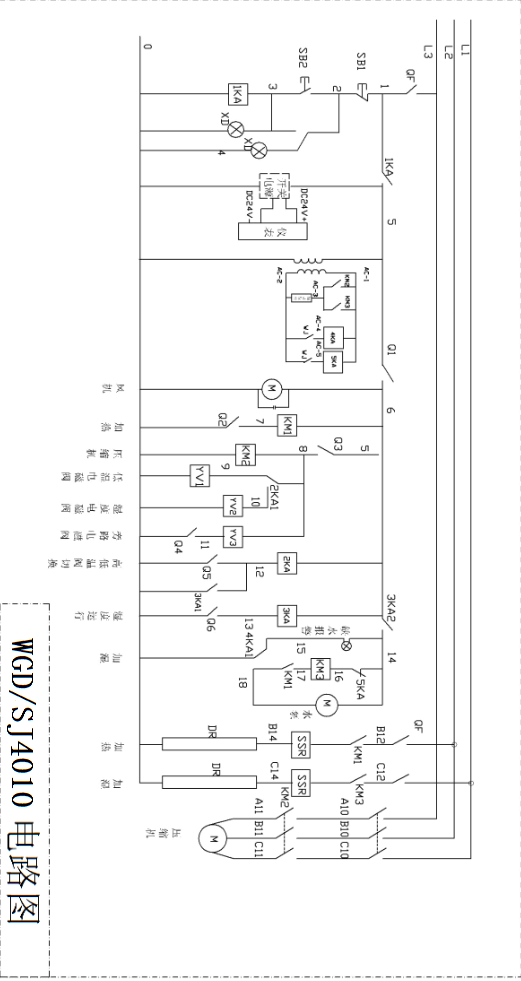

六、【电器线路图】

七、【注意事项】

电器控制箱体应可靠接地。

设备通电后,严禁带电检修,不要靠近电器控制箱。

无操作资格者,严禁开机及操作。

严禁其它设备与该设备共用一空气保护开关。

应严禁无检修资格者检修设备。

严禁碰撞。

严禁用尖锐物接触控制仪表。

严禁用有腐蚀性的清洁液擦试控制柜。

为了稳定地发挥试验箱的功能、性能,应选择温度为10℃~30℃,相对湿度<85%的场所。

安装场所的环境温度切忌急剧变化。

应安装在水平的地面上(安装时应用水平仪在地面上确定水平)

应安装在无直射阳光的场所。

应安装在通风良好的场所。

应安装在远离可燃物、爆炸物及高温发热源的地方。

八、【随机附件】

序 号

名 称

数 量

备 注

1

文件

1份

操作说明书

2

配件

2套

实验架

九、【简易故障排除方法】

故障现象

原因

排除方法

不加热

电加热丝发生故障

更换电热丝

加热回路熔断器熔断

更换熔断器

控温仪表参数设置错误

控温仪表参数设至正确值(详见说明书)

控温仪表损坏

修理或更换

控温仪表超温设置低于所需值

修改控温仪表超温参数

固态继电器损坏

更换固态继电器

接触器损坏

更换接触器

温度不显示

传感器坏

更换传感器

控温仪表接线脱落

接线拧紧

控温仪表设置有误

设置按出厂数据

控温仪表坏

更换控温仪表

十、【质量保证】

用户在遵守本产品使用手册的前提下,若发生产品故障时,本公司将从产品出厂之日起实行壹年的产品质量保证期,对产品进行免费维护。

超过产品质量保证期时,本公司继续为用户实行维修服务,酌情收取费用。

发生故障请及时与本司联系,我们将在接到电话或传真后尽快指导用户如何排除故障。必要时本司会在24小时内派出服务人员赶赴现场排除故障。

保 修 登 记 卡

产品型号



设备编号



购买时间



保修期限

壹年

保修说明:

本服务保修卡系驰旋试验设备(上海)有限公司,其销售之产品提供免费售后服务的凭证。

保修期限以验收合格日算起,提供壹年免费售后服务。

产品于保修期限内,本公司提供免费维修服务,但遇下列情况,虽在有限保修期限内,亦得酌收技术或材料费:

由于天灾地变而损毁。

由于使用者之过失或操作错误以致故障。

未按规定使用电源电压导致损坏。

自行拆修以致损坏。

借给他人使用以致故障。

自行改装以致故障。

自行校正以致故障。

转移或运送不慎而故障。

远程地区之服务。

本保修卡若有遗失,本公司恕不补发,敬请妥为保存。

感谢您用本公司产品,如使用上有不明确之处,敬请与本公司服务人员联络,本公司竭诚为您做最完善之服务。

合格证

产品名称:高低温交变湿热试验箱

产品型号:YGDW

出厂编号:XC18

根据检验结果,该产品合格,准予出厂。

质检员:

检验日期: 2018 年 月 日
